Dr HDMI — upravitelj EDID 1080p in popravljalec handshake

Črn zaslon po stanju pripravljenosti? Projektor, ki se sinhronizira šele v tretjem poskusu? Računalnik, ki preuredi namizje vsakič, ko se AV-sprejemnik izklopi? V večini teh primerov je s samim video signalom vse v redu. Zatakne se pri kratkem pogovoru, ki ga naprave HDMI opravijo, preden se pojavi slika: vir vpraša, kaj zaslon zmore, zaslon odgovori s svojim EDID, signal Hot Plug Detect pa viru pove, kdaj naj vpraša znova. Če je ta pogovor nestabilen, je nestabilna tudi slika.

Dr HDMI je HDfuryjev izvirni odgovor na to težavo. Ta kompaktni vmesnik se namesti med vir in preostanek verige HDMI ter prevzame pogovor. Namesto da bi se vir odzival na vsak sprejemnik, razdelilnik ali zaslon, ki se vklaplja in izklaplja, bere en fiksen, predvidljiv EDID, izbran na Dr HDMI. Za vsakdanjo uporabo ne potrebujete programske opreme: izberite banko s puščičnima gumboma, za ostalo poskrbi naprava.

Kako deluje

Vgrajenih je osem bank EDID. Pritisnite ▲ ali ▼, počakajte približno sekundo in izbrana banka postane aktivna. Dr HDMI nato pošlje dogodek Hot Plug Detect, ki traja približno dve sekundi, da vir znova prebere zmogljivosti in znova nastavi svoj izhod. Srednji gumb kopira EDID priključenega zaslona v banko 8 in ga takoj aktivira: idealno, ko naj vir še naprej vidi prav tisti zaslon, s katerim deluje najbolje, tudi ko je ta izklopljen.

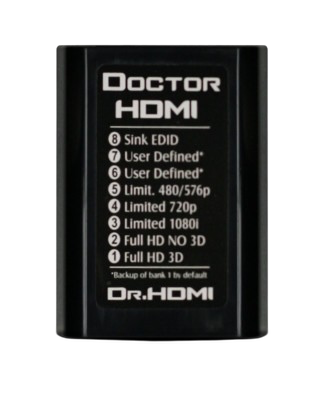

• Banka 1 – polne zmogljivosti, vse funkcije 3D vklopljene
• Banka 2 – polne zmogljivosti brez 3D
• Banka 3 – omejeno na 1080i, brez 3D
• Banka 4 – omejeno na 720p, brez 3D: najvarnejši prvi preizkus, ko ni slike
• Banka 5 – omejeno na 480/576p, brez 3D, za starejšo ali zahtevno opremo
• Banki 6 in 7 – vaš lastni EDID, programiran prek Mini-USB z EDID Utility za Windows (tovarniško enak banki 1)
• Banka 8 – kopija EDID priključenega zaslona

Kje Dr HDMI pokaže svojo vrednost

• PC in HTPC: grafična kartica še naprej vidi isti zaslon, zato okna, ločljivost in zvočni izhod ne skačejo več, ko televizor ali sprejemnik preide v stanje pripravljenosti.
• Domači kino z AV-sprejemnikom in projektorjem: fiksni EDID na začetku verige olajša diagnozo počasne ali nezanesljive sinhronizacije in jo pogosto kar odpravi.
• Razdelilniki, stikala in podaljševalniki: en skupni profil, ki ga zmore vsak priključeni zaslon, namesto vira, ki ugiba med različnimi EDID.
• Starejša oprema: vir namerno omejite na 1080i, 720p ali 480/576p, ko pretvornik ali zaslon ne zmore več.
• Sistemski integratorji: programiran EDID v banki 6 ali 7 ohranja namestitev predvidljivo, izhod vira pa ostane aktiven tudi brez priključenega zaslona.

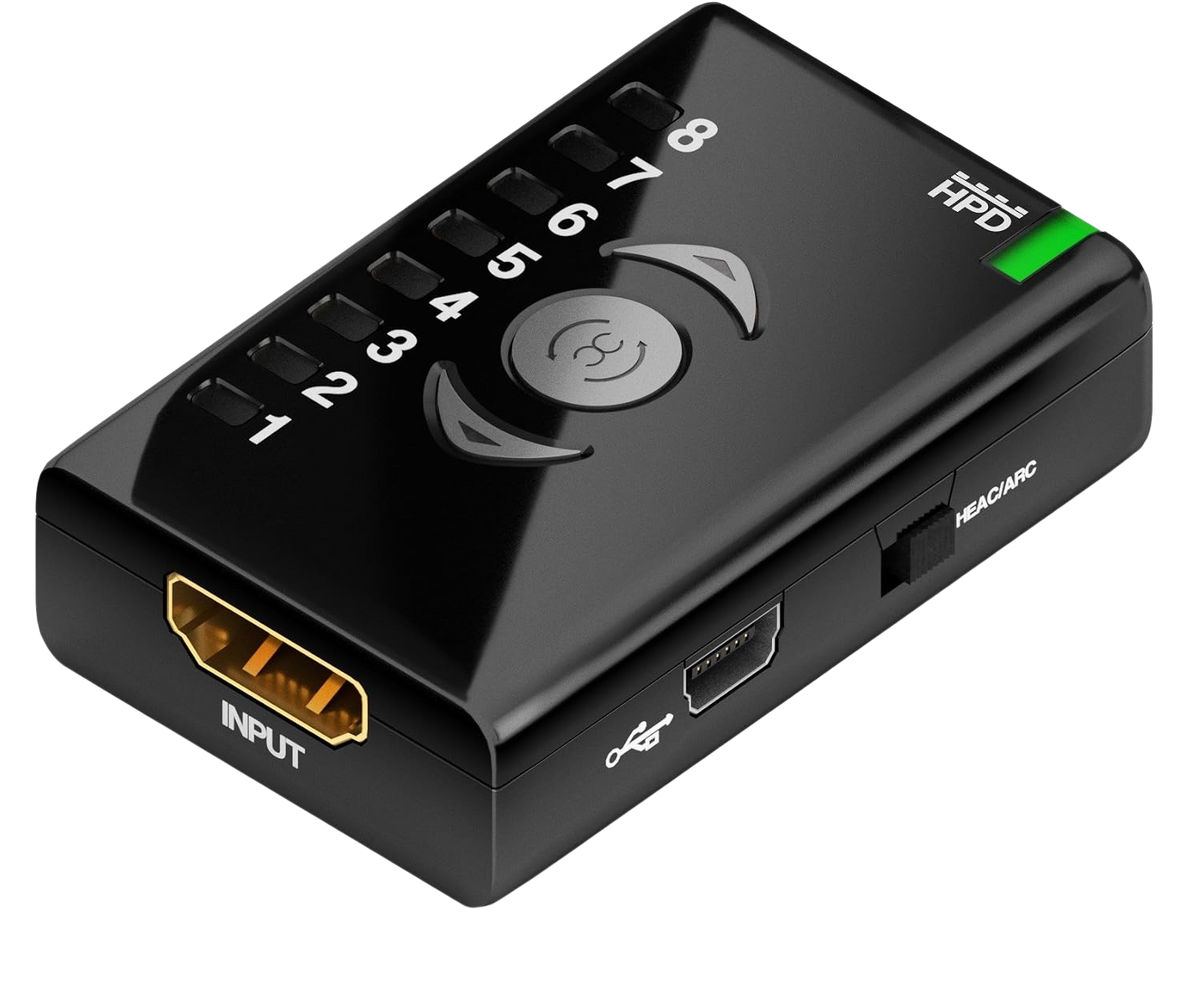

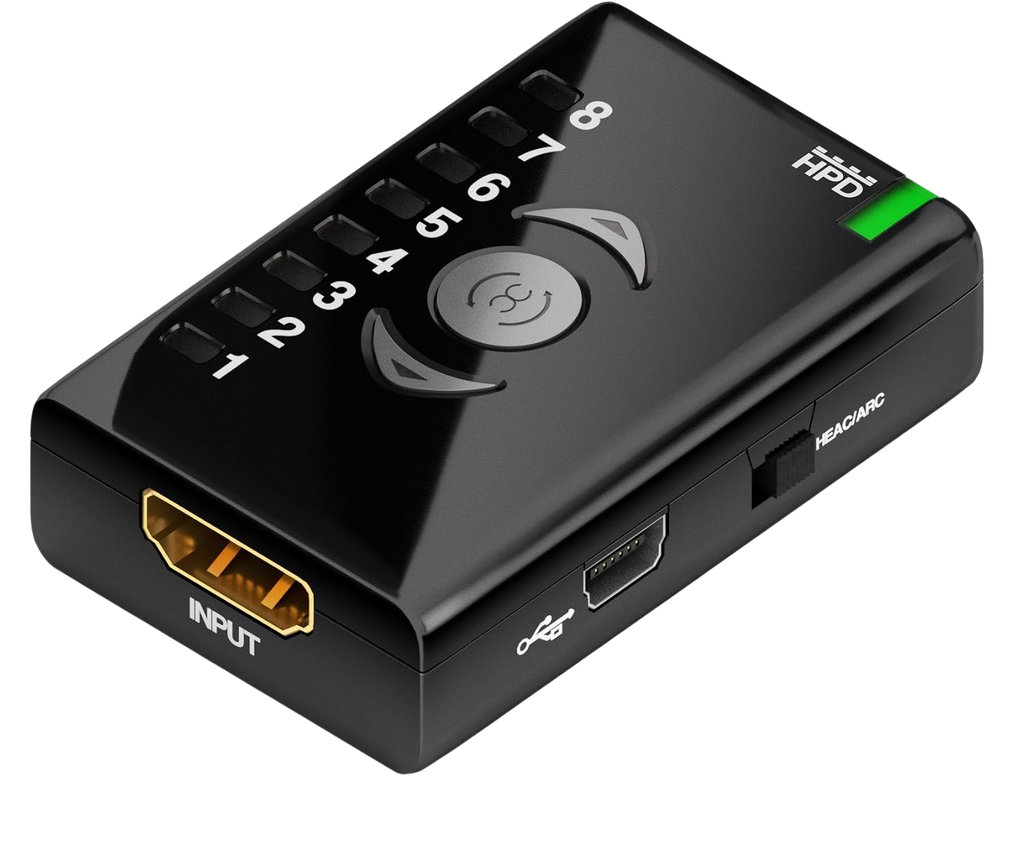

Za trdovratne težave z rokovanjem je na voljo še en trik: majhno drsno stikalo HEAC/ARC, ki odklopi ali znova priklopi pin 14 HDMI. Vhodna izravnava in kompenzacija izgub v kablu pomagata pri daljših povezavah. Napajanje prihaja iz same povezave HDMI; napajalnik USB lahko dodate, ko vir zagotavlja premalo.

Je to pravi Dr HDMI za vas?

To je originalni model HDMI 1.4a, zasnovan za verige, ki ostanejo znotraj 1080p60, 1920×1200 (WUXGA) ali 2K. Znotraj teh meja opravi povsem enako delo kot njegova novejša brata in je najmanjši od treh. Ni namenjen za 4K, HDR, 4K120, VRR ali 8K. Za 4K60 s HDR, Dolby Vision in LLDV do 18 Gbps je primernejši Dr HDMI 4K; igranje v 4K120 z VRR in ALLM ali 8K zahteva Dr HDMI 8K na osnovi HDMI 2.1. Primerjava drug ob drugem je na drhdmi.eu.

Dobro je vedeti tudi to: Dr HDMI upravlja EDID in HPD. HDCP posreduje nespremenjen, zato zaslona brez podpore HDCP ne more usposobiti za zaščiteno vsebino in ne more popraviti okvarjenega kabla ali priključka HDMI.

Specifikacije

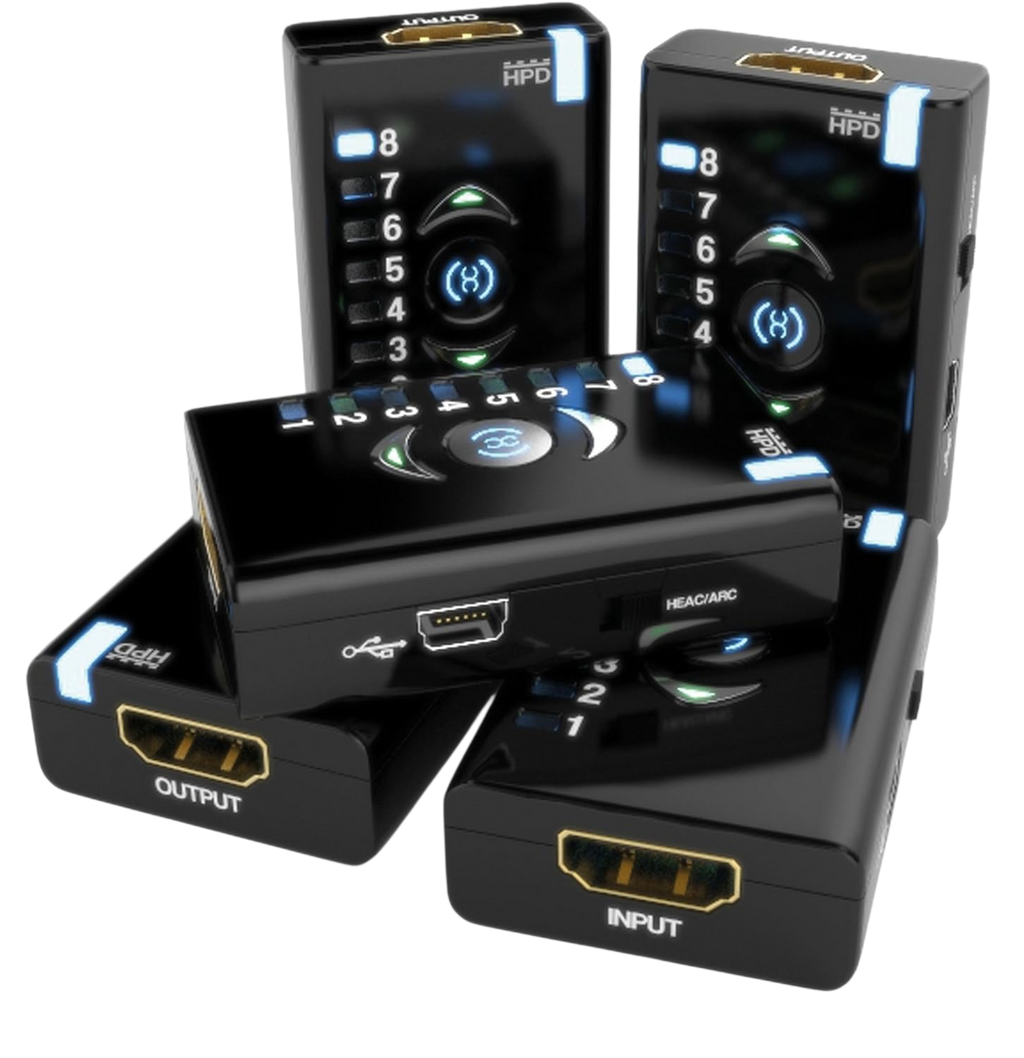

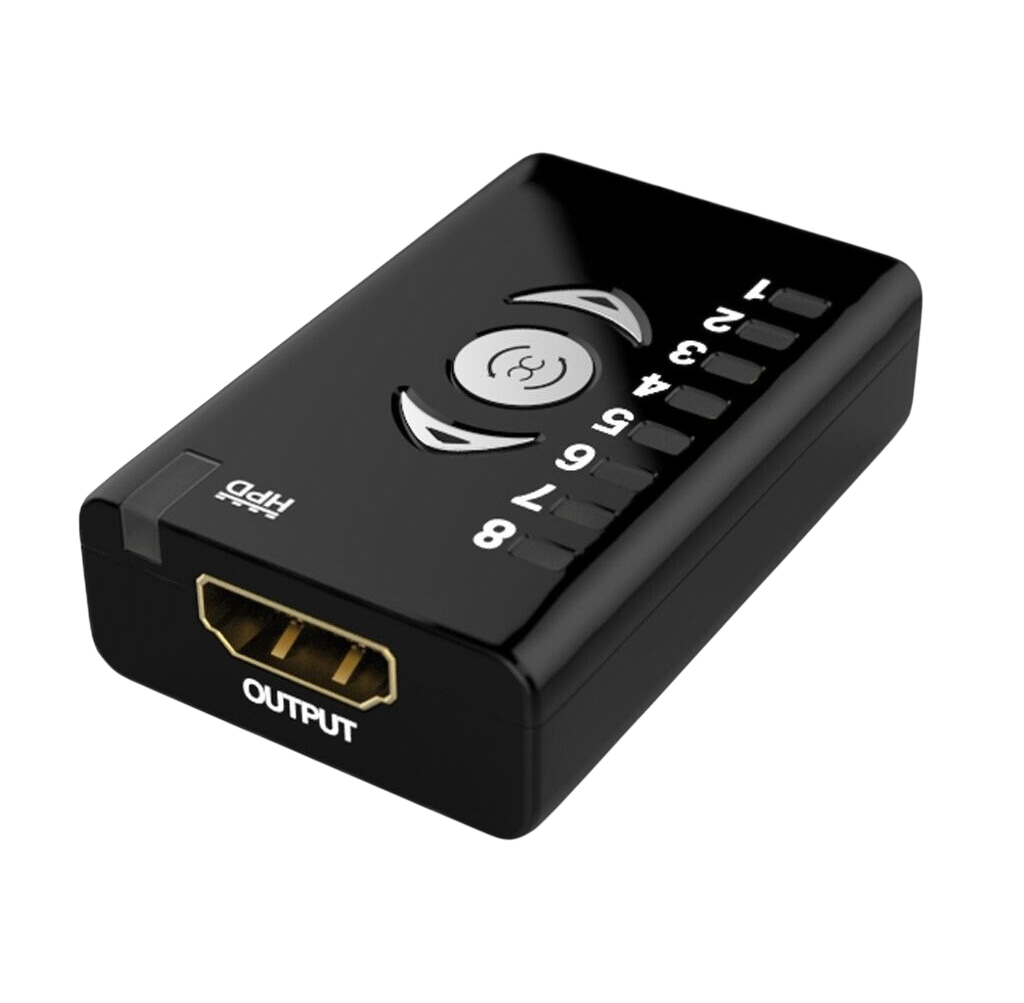

• HDMI: HDMI 1.4a, vhod in izhod HDMI (vtičnica)
• EDID: 8 bank – 5 tovarniških prednastavitev, 2 programirljivi, 1 kopija ponora; razširjeni EDID CEA-861, 256 bajtov
• Video: single-link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 z 12-bitnim Deep Color, x.v.Color
• Zvok: posredovanje Dolby TrueHD in DTS-HD Master Audio
• Posredovanje: HDCP, CEC, Lip Sync
• Signal: izravnava vhodnega kabla, kompenzacija izgub do 50 m*, signal +5V posredovan skozi verigo HDMI/DVI-D
• HPD: ponastavitev Hot Plug Detect ob vsaki menjavi banke (približno 2 sekundi)

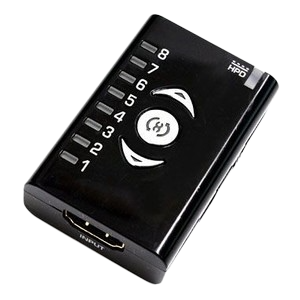

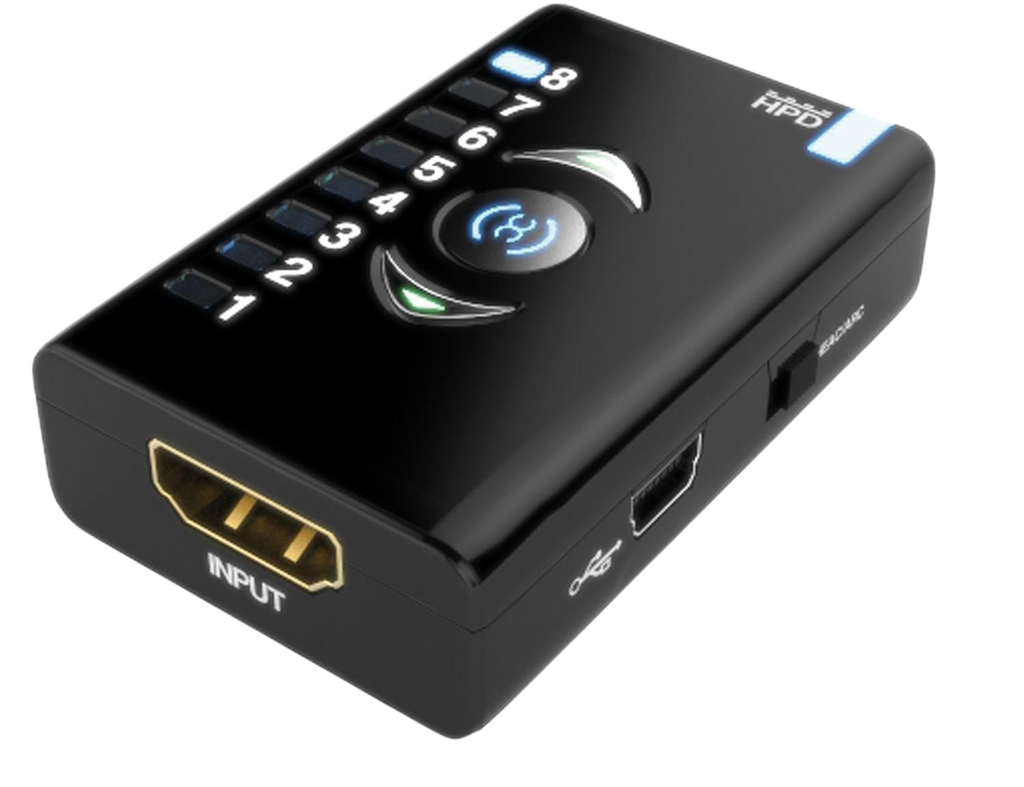

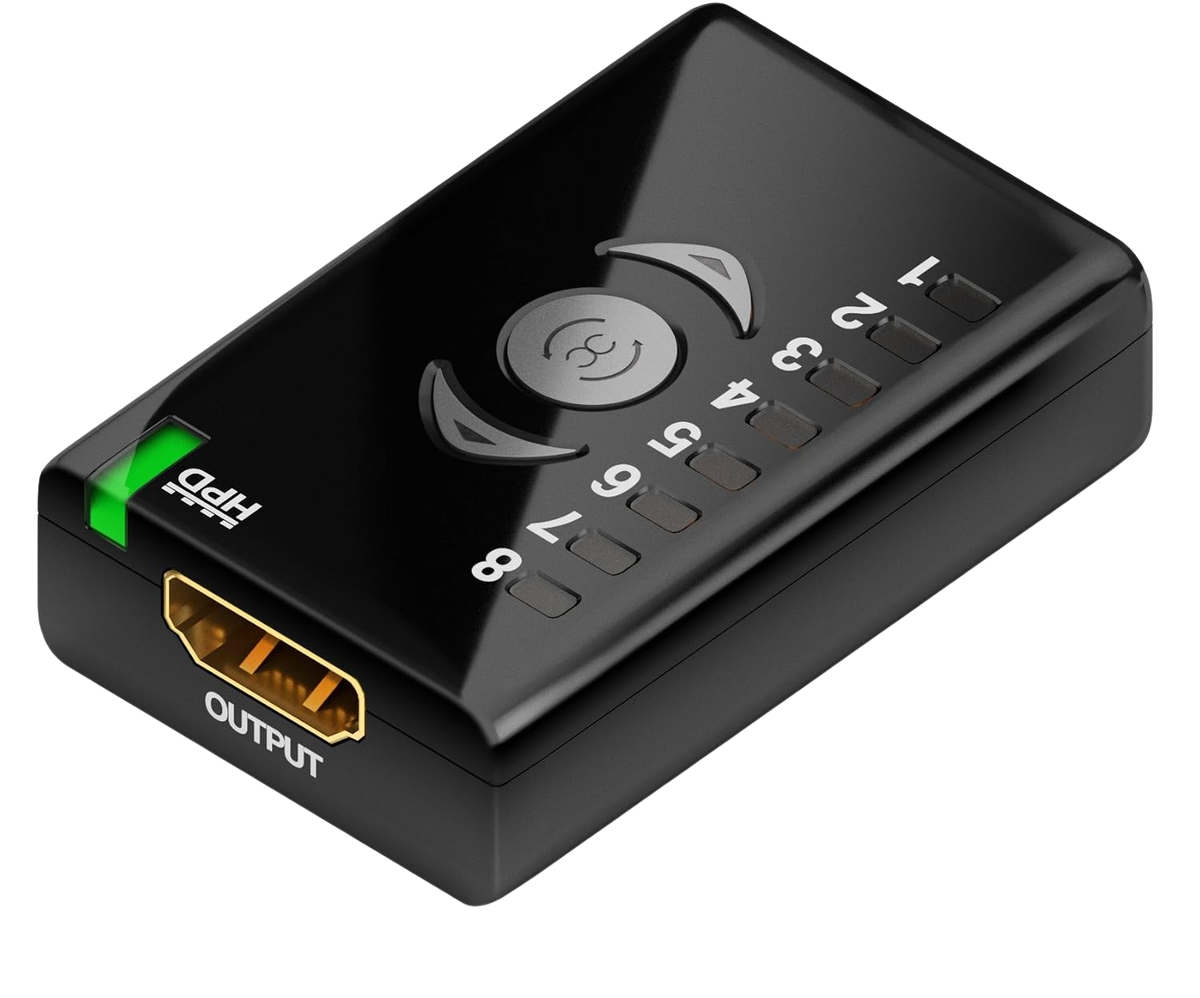

• Upravljanje: ▲ / ▼ izbira banke, srednji gumb za kopijo EDID ponora, 8 LED za banke, indikator HPD
• Stikalo združljivosti: pin 14 HDMI vklop/izklop pri težavah s HEAC/ARC

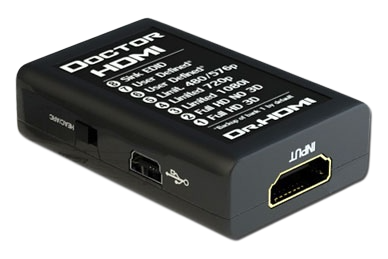

• USB: Mini-USB-B za napajanje, posodobitve vdelane programske opreme in programiranje EDID (Windows)
• Napajanje: prek povezave HDMI ali napajalnika USB
• Emulacija: deluje kot emulator in ponavljalnik HDMI/DVI-D
• Skladnost: HDCP, FCC, CE
• Mere: 60 × 40 × 20 mm, 50 g
• Vsebina paketa: Dr HDMI, kabel USB na Mini-USB (6 ft)

*Praktični doseg je odvisen od ločljivosti, kakovosti kabla in celotne verige.

Priročnik, prenosi in podpora

Vse, kar potrebujete za začetek in odpravljanje težav, je zbrano v bazi znanja Dr HDMI, ki je na voljo v 15 jezikih:

• Uporabniški priročnik – priključitev, izbira banke, kopiranje EDID zaslona, vezalne sheme in kontrolni seznam
• Odpravljanje težav s HDMI – ni signala, stanje pripravljenosti, AVR, projektor, PC in ločljivost
• Ni signala HDMI? – stalen vrstni red preizkusov pri črnem zaslonu
• Prenosi – firmware 2.1 z EDID Utility, samostojni EDID Utility in gonilniki USB Silicon Labs, tudi za Windows 11
• Uporaba – PC/HTPC, domači kino, AV-distribucija in sistemska integracija
• EDID pojasnjen, rokovanje HDMI pojasnjeno in Hot Plug Detect pojasnjen
• Podpora za 2K, WUXGA in 1080p60 – kaj gre v 225 MHz
• Slovar HDMI – EDID, HPD, HDCP, DDC, CEC in drugo v preprostem jeziku
