HDfury Vertex 2 – 4x2 HDMI matrika, razdelilnik, skaler in avdio ekstraktor

Vsaka težava s HDMI, rešena z eno napravo

Sodobna signalna veriga se lomi na ducat drobnih načinov. Projektor, ki zavrača HDCP 2.2. AV sprejemnik, ki zveni odlično, a zaduši 4K. Televizor, čigar lastne aplikacije nosijo Atmos, ki ga vaš ojačevalnik ne bo nikoli slišal. Predvajalnik, ki Dolby Vision ne pošlje, ker zaslon zanj še nikoli ni slišal. V skoraj vseh primerih je ponujena rešitev zamenjava najdražje naprave v racku.

HDfury Vertex 2 je alternativa. Je HDMI matrika, HDMI razdelilnik, HDMI preklopnik, video skaler in avdio ekstraktor v eni sami napravi 4×2 – ob tem tečejo še pretvornik HDCP, upravitelj EDID in urejevalnik metapodatkov HDR v živo. Postavi se na sredino vaše verige in vsako napravo na obeh straneh prepriča, da je dobila točno to, kar je zahtevala.

Na hitro

• 4 vhodi, 2 izhoda – in še tretji, namenski HDMI avdio izhod.
• 18Gbps, 600MHz na vsakem priključku – 4K60 4:4:4 8-bitno, 4K60 4:2:2 12-bitno, 4K120 4:2:0, 8K30 4:2:0.
• Pet vlog hkrati – matrika, razdelilnik, preklopnik, video skaler, avdio ekstraktor.
• HDR10, HDR10+, HLG, Dolby Vision in LLDV – na vsakem vhodu in na obeh video izhodih.
• HDCP Doctor – 15 enot, HDCP 2.2 v 1.4 in nazaj, na vseh kanalih hkrati.
• 100 tabel EDID – za vsak vhod posebej, pet načinov in 13 zastavic, ki jih lahko vsilite.
• Izvlek eARC in ARC – do Atmos HBR prek TrueHD, na poljuben AV sprejemnik.
• Manj kot 1 ms dodane zakasnitve – in 3,12″ OLED, ki pokaže točno to, kar teče po kablu.
• Upravljanje s čimerkoli – brskalnik, mobilna aplikacija, IR, RS232, IP/Telnet, CEC.

Pet naprav v eni

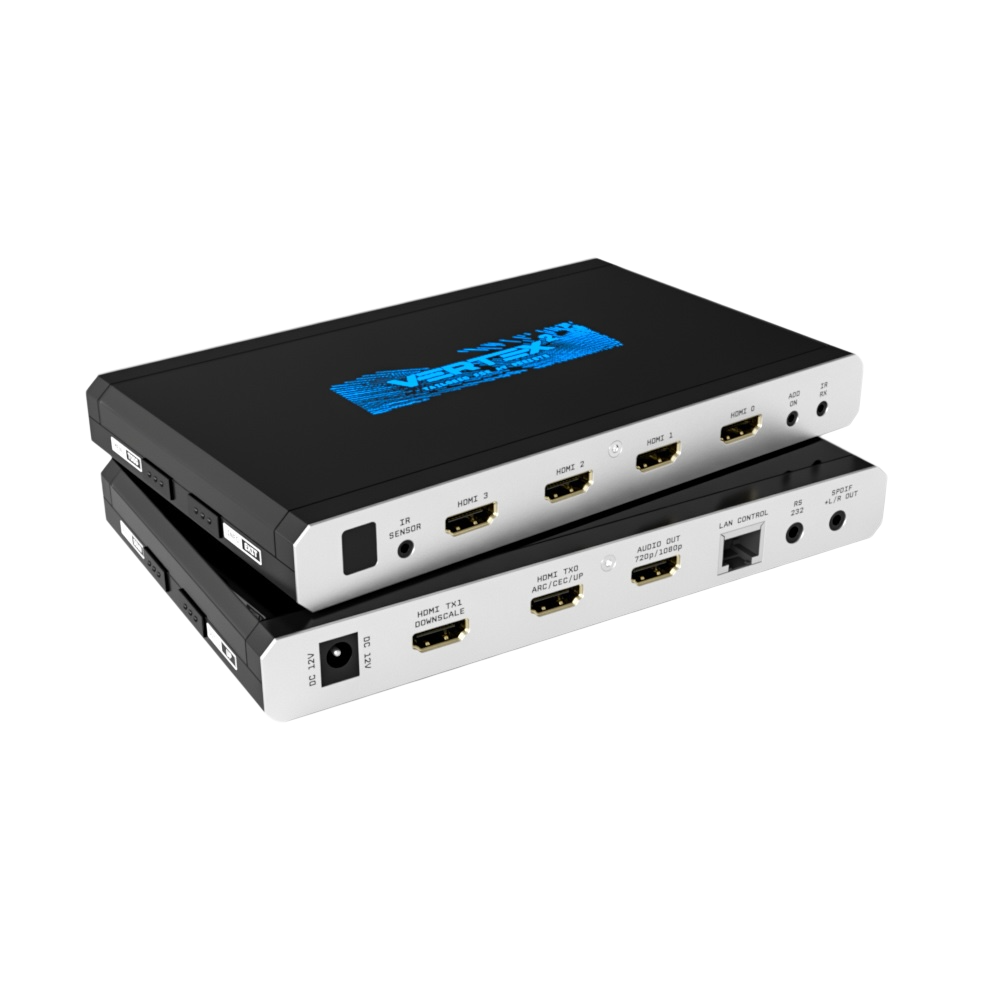

Štirje vhodi 18Gbps, dva video izhoda 18Gbps in tretji, namenski HDMI avdio izhod. Vse spodaj naštete vloge tečejo hkrati – naprave ne preklopite v en način tako, da bi se morali odpovedati drugemu.

• HDMI matrika. Dva različna vira hkrati na dva izhoda, oba s polnimi 18Gbps. Projektor dobi predvajalnik plošč, televizor pa konzolo, vsak po svoji poti prek tipke, daljinca, RS232, IP ali brskalnika.
• HDMI razdelilnik. En vir hkrati na oba video izhoda in še na avdio izhod – ker ima vsak izhod svoja pravila za skaliranje, kromo in HDCP, lahko 4K projektor in drugi zaslon 1080p napajate iz istega predvajalnika, ne da bi se kateri koli pritoževal.
• HDMI preklopnik. Štirje viri, izbrani za vsak izhod posebej. Ročna izbira s tipkami ob strani, prek IR, RS232, IP ali spletnega strežnika, ali pa samodejno preklapljanje glede na dejavnost pikselne ure – prav zato deluje z Apple TV 4K, Xbox ali Shield, napravami, ki tudi v pripravljenosti držijo +5 V pod napetostjo in premagajo običajno samodejno preklapljanje. Način prednosti vhoda skoči na nov vir v trenutku, ko se ta prebudi.
• Video skaler. TX0 skalira navzgor na 4K, TX1 navzdol na 1080p, vsak po svojih pravilih: ločljivost, podvzorčenje krome, barvni prostor in barvna globina pri 8, 10, 12 ali 16 bitih. Samodejni način se prilagodi temu, kar priključeni zaslon dejansko zmore; način po meri vam pusti, da vse nastavite ročno.
• Avdio ekstraktor. Zvok HDMI s poljubnega vhoda izločite na optični S/PDIF in analogni L/R, iz televizorja pa povlecite nazaj eARC ali ARC – do Atmos HBR prek TrueHD – in z njim prek namenskega HDMI avdio izhoda napajajte poljuben AV sprejemnik. Formati gredo skozi nedotaknjeni, zato v EDID nastavite oglaševanje prav tistega zvoka, ki ga v resnici želite izločiti.

Polna pasovna širina 600MHz na vsakem priključku – 4K60 4:4:4 8-bitno, 4K60 4:2:2 12-bitno, 4K120 4:2:0 ali 8K30 4:2:0 – z manj kot milisekundo dodane zakasnitve. Vertex² je vedno v načinu matrike in skalerja, zato nič ni nikoli po nesreči poslano naprej nedotaknjeno: kar koli vaš zaslon, projektor ali sprejemnik resnično zmore, točno to tudi dobi.

Za kaj ga lastniki v resnici uporabljajo

To so resnična opravila, ki jih Vertex² opravlja vsak dan, zbrana pri lastnikih HDfury, na AV forumih ter med kalibratorji in inštalaterji.

• Dolby Vision na projektorju ali televizorju, ki pozna le HDR10. Daleč najpogostejši razlog za nakup. Vertex² vašemu predvajalniku Apple TV 4K, Shield, Xbox, Oppo, Panasonic ali Sony predstavi EDID z Dolby Vision, zato vir odda Low-Latency Dolby Vision s preslikavo tonov po prizorih, projektorju pa izroči signal, ki ga ta z veseljem sprejme. Lastniki projektorjev JVC, Sony in Epson rezultat redno opisujejo kot velik korak naprej od statičnega HDR10 – dinamična preslikava tonov, ki se kosa z video procesorji za večkratno ceno.
• Konec črnih zaslonov zaradi HDCP. Petnajst enot HDCP 1.4 in 2.2 pretvarja 2.2 v 1.4 in 1.4 v 2.2, v obe smeri, na vsakem kanalu hkrati. 4K pretočni predvajalnik, konzola ali predvajalnik UHD Blu-ray deluje s starejšimi projektorji, matrikami in sprejemniki, namesto da bi vam kazal črn pravokotnik.
• Obdržite starejši AV sprejemnik in vseeno dobite polni Atmos. Razdelite signal: 18Gbps 4K HDR gre naravnost na zaslon, ločen, samodejno ustvarjen tok 720p/1080p pa odnese vse zvočne formate – Atmos, DTS:X, TrueHD – do sprejemnika, ki 4K ne zmore. Nadgradnja AV sprejemnika ni potrebna.
• eARC in ARC iz aplikacij vašega televizorja na poljuben sprejemnik. Netflix ali Disney+ gledate v aplikacijah samega televizorja? Vertex² izvleče eARC, do Atmos HBR prek TrueHD, ali zvok ARC in ga pripelje na poljuben HDMI ali optični vhod vašega ojačevalnika ali soundbara – tudi na sprejemnike, ki ARC sploh ne podpirajo.
• Boljši HDR na katerem koli zaslonu, z vašimi metapodatki. Sproti urejajte ali zamenjajte vrednosti MaxCLL, MaxFALL in mastering display, dvigajte ali spuščajte ravni HDR, prevedite HLG v HDR10 ali pa zastavice HDR povsem odstranite in vsilite čisto sliko SDR, za katero je predvajalnik preslikavo tonov že opravil.
• Projektor in televizor v istem prostoru. Film na projektorju, medtem ko nekdo igra na OLED: dva različna signala 18Gbps hkrati iz matrike 4×2, ali pa en vir, zrcaljen na oba zaslona, z ločenim skaliranjem za vsakega.
• Avtomatizacija projektorjev JVC, Sony in Epson. Vertex² proži makre RS232 ali IP na vašem projektorju glede na signal, ki prispe – pravi slikovni način, spomin objektiva ali gama za vsebino SDR, HDR10, HLG, 3D ali 24p, samodejno, vsakič.
• Samodejno preklapljanje na vire, ki nikoli ne zaspijo. Apple TV 4K, Xbox in Shield tudi v pripravljenosti držijo +5 V pod napetostjo, zato jih običajni preklopniki ne znajo samodejno izbrati. Vertex² preklaplja glede na dejansko dejavnost pikselne ure – na izhodu pa upravlja +5 V, tako da se Android TV ob treh zjutraj neha buditi.
• Vsiljevanje pravega EDID na vsakem viru. Vir zaklenite na 4K60 4:4:4, 4:2:2 12-bitno, BT.2020, stereo ali 5.1, s HDR in DV ali brez njiju – za vsak vhod posebej, iz 100 tabel s 13 zastavicami, ki jih lahko vsilite. Spopadi pri rokovanju med izbirčnimi viri, matrikami in dolgimi kabelskimi trasami preprosto prenehajo.
• 4K HDR skozi opremo 1080p. Skalirajte 4K signal navzdol za starejši sprejemnik, projektor Full HD v drugi coni, zajemno kartico, razširjevalnik video-over-IP ali škatlico za sinhronizacijo ambientalne svetlobe, medtem ko glavni zaslon še naprej dobiva polnih 18Gbps.
• Skaliranje virov 1080p na 4K. Starejšemu predvajalniku Blu-ray, set-top boxu ali konzoli dajte čist izhod 4K s pretvorbo krome in barvne globine, da ga 4K projektor ali matrika brez pripomb sprejme.
• Natančen pogled na to, kar teče po kablu. Ločljivost, kroma, bitna globina, kolorimetrija, različica HDCP, EOTF, MaxCLL/MaxFALL in prava slikovna frekvenca na tri decimalke – na zaslonu OLED, kot prekrivni prikaz na sliki ali v brskalniku. Referenčno orodje za kalibratorje in za vsakogar, ki lovi napako na HDMI.
• Igranje z najnižjo zakasnitvijo, v pravem formatu. Manj kot 1 ms dodane. Vsilite RGB ali 4:4:4, obdržite HDR10 ali ga odstranite za boljši način za igre v SDR, konzolo pa usmerite na televizor, medtem ko predvajalnik plošč obdrži projektor.
• Lastno besedilo na zaslonu in maskiranje logotipov. Na zaslon postavite svoje sporočilo ali zamaskirajte vžgani logotip programa, da zaščitite panel OLED ali žarnico projektorja. Priljubljeno v trgovinah, razstavnih salonih in demo sobah.
• Reševanje dolgih tras HDMI. Izenačevanje signala, nadzor hot-plug in vgrajen ojačevalnik – 1080p do 15 m na vhodu in izhodu, UHD do 10 m – odpravijo izpade, po katerih so stropno nameščeni projektorji znani.

Dolby Vision na projektorju, ki za Dolby Vision še nikoli ni slišal

LLDV – Low-Latency Dolby Vision – prestavi preslikavo tonov v izvorno napravo. Vertex² vašemu predvajalniku pove, da je priključen zaslon Dolby Vision, predvajalnik delo po prizorih opravi sam, Vertex² pa rezultat dostavi projektorju kot signal, ki ga ta že razume. Dobite dinamično preslikavo tonov, prizor za prizorom, na strojni opremi, ki oznake Dolby Vision ne bo nikoli nosila.

Najvišje in najnižje vrednosti svetilnosti so zapisane v EDID in v podatkovnem bloku DV, zato lahko sliko uglasite prav na vaše platno in žarnico. Objavljamo celoten vodnik za LLDV po korakih s preizkušenimi nastavitvami in tabelo projektorjev ter televizorjev, ki so jih lastniki potrdili: Vodnik za nastavitev Dolby Vision / LLDV s seznamom projektorjev in televizorjev.

HDCP Doctor

Petnajst enot za šifriranje in dešifriranje HDCP 1.4 in 2.2 pretvarja v vse smeri, na vseh kanalih hkrati, vključno s kombiniranim hkratnim delovanjem HDCP 1.4 in 2.2 s podporo CST1. Kateri koli vir je mogoče pripraviti do tega, da deluje s katerim koli zaslonom. V praksi prav to spremeni rack, poln nezdružljivih generacij, v eno verigo, ki preprosto igra.

Avdio ekstraktor: svetovna prvina pri eARC

Vertex² je bil prva naprava svoje vrste, ki je zvok eARC potegnila nazaj iz televizorja. Televizor z eARC priključite na izhod TX0 in do Dolby Atmos HBR prek TrueHD se izvleče iz aplikacij samega televizorja ter prek namenskega HDMI avdio izhoda posreduje na poljuben vhod poljubnega AV sprejemnika. Tudi televizorje z ARC naprava obvlada, do Atmos prek DD+, z usmerjanjem na HDMI avdio izhod in optični izhod hkrati.

Kot navaden izločevalnik zvoka opravi isto delo za vsak vhod: zvok HDMI na optični S/PDIF in analogni L/R, medtem ko slika teče naprej na zaslon. Skozi gre vsak format – PCM do 192 kHz, DSD, DST, DTS, DTS-HD, DTS-MA, DTS:X, Dolby TrueHD, DD+, HBR in Atmos – analogni in optični izhod pa delujeta hkrati.

Ena poštena opomba, ker prihrani cel večer: Vertex² zvoka ne prekodira. Kar pride noter, gre ven. Če potrebujete stereo na analognem izhodu, predstavite EDID, ki vir pripravi do tega, da stereo pošlje že v izhodišču – točno temu je namenjen upravitelj EDID.

Upravljajte ga s čimerkoli, poglejte vse

Brez gonilnikov in brez nameščanja programske opreme. V katerikoli brskalnik – Mac, Windows, Linux, iOS ali Android – vpišite naslov naprave Vertex² in pred vami je vsa naprava: vse nastavitve, posodobitve firmwara, izvoz konfiguracije, nalaganje EDID in makri. Poleg spletnega strežnika so tu še IR, IP in Telnet, RS232, CEC, štiri tipke na sami napravi ter aplikacija HDfury za iOS in Android. Pripravljene kode Pronto so v iRule in Logitech Harmony, inštalaterji pa napravo vodijo iz sistemov Control4 in podobnih Crestronu.

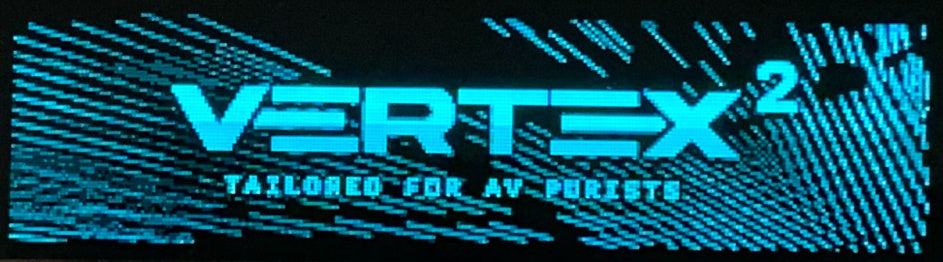

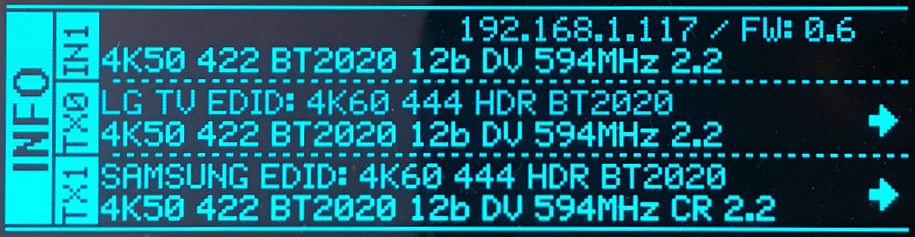

Modri 3,12″ OLED prikazuje aktivni vhod, naslov IP, različico firmwara, ime EDID priključene naprave in točen signal, ki zapušča vsak izhod, s puščicami, ki označujejo skaliranje navzgor, skaliranje navzdol ali neposreden prehod.

Priključki

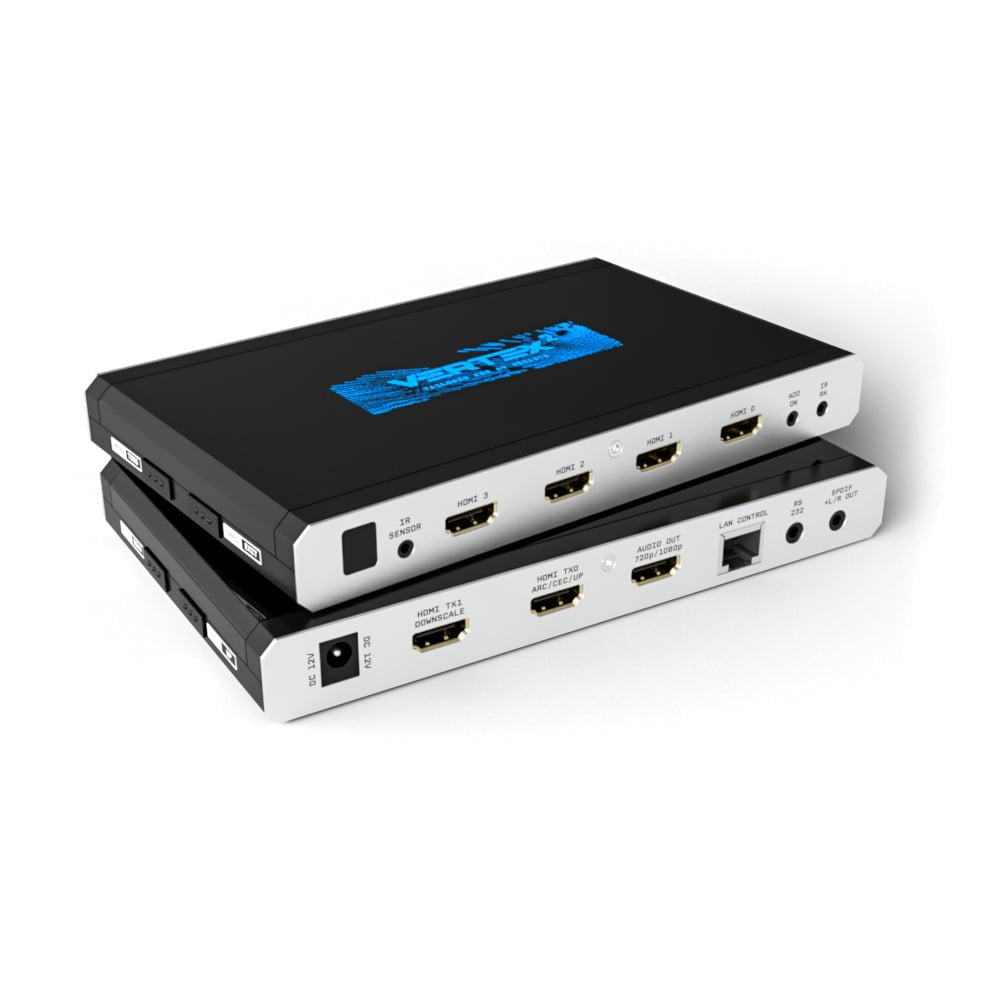

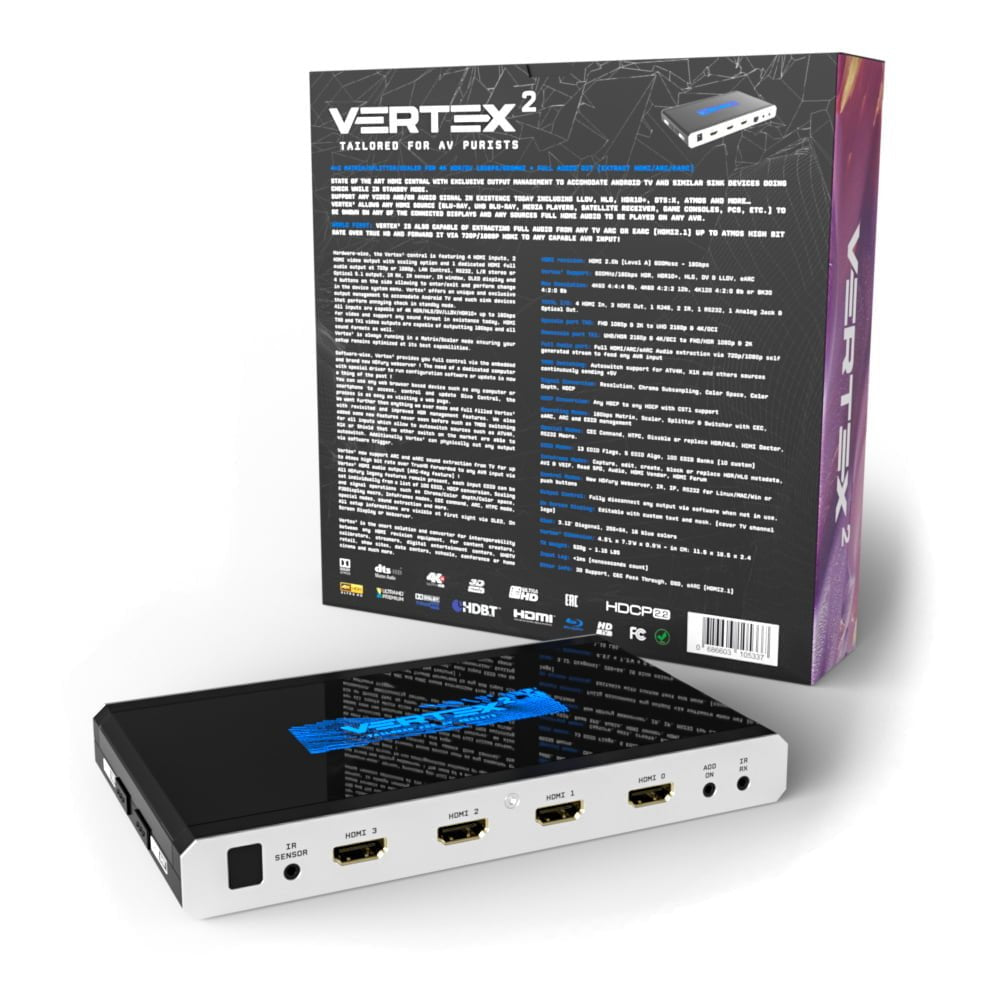

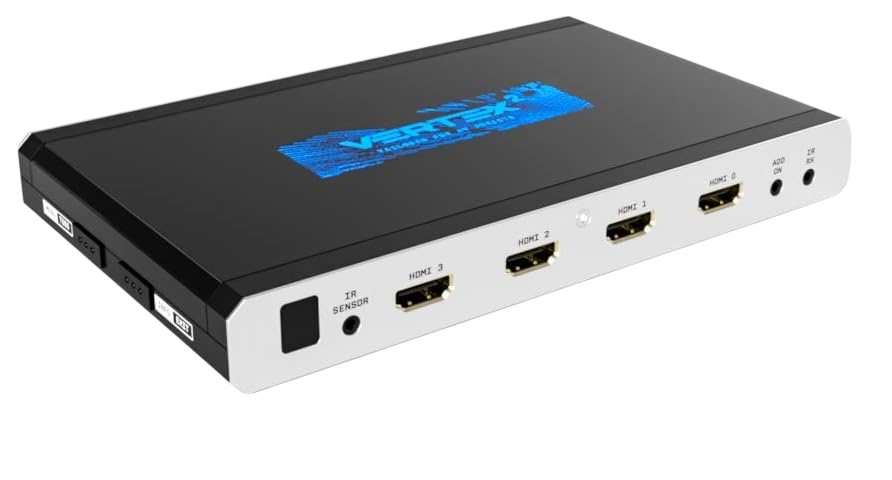

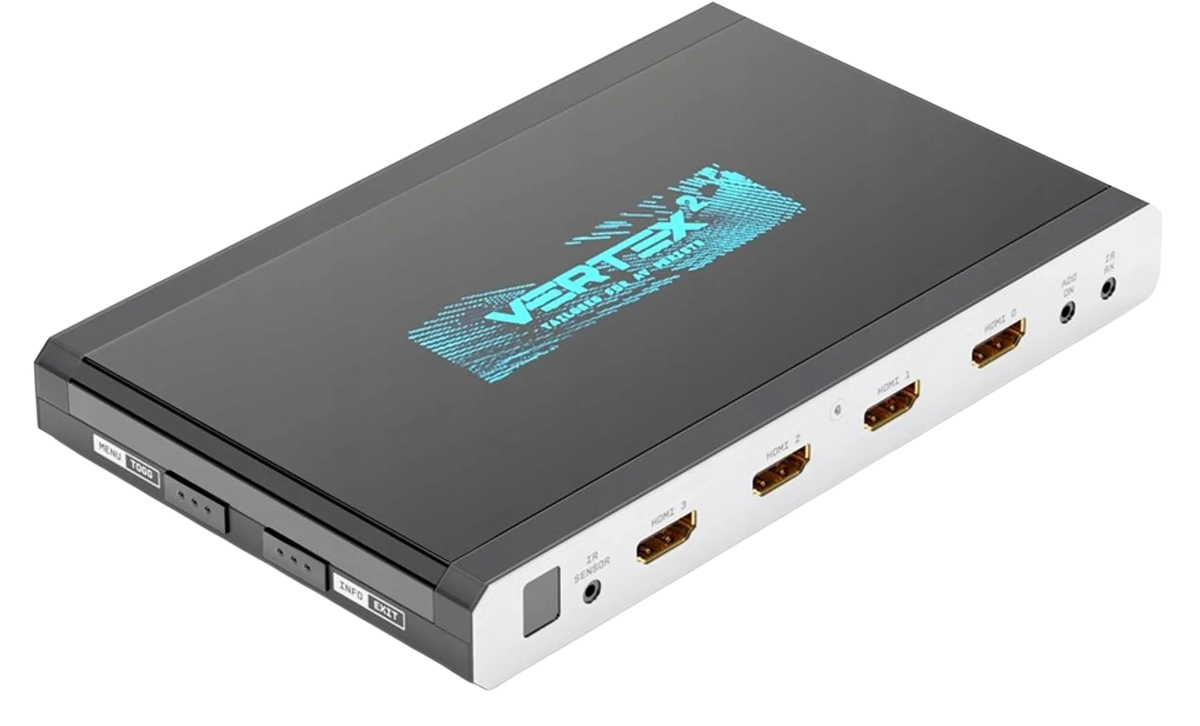

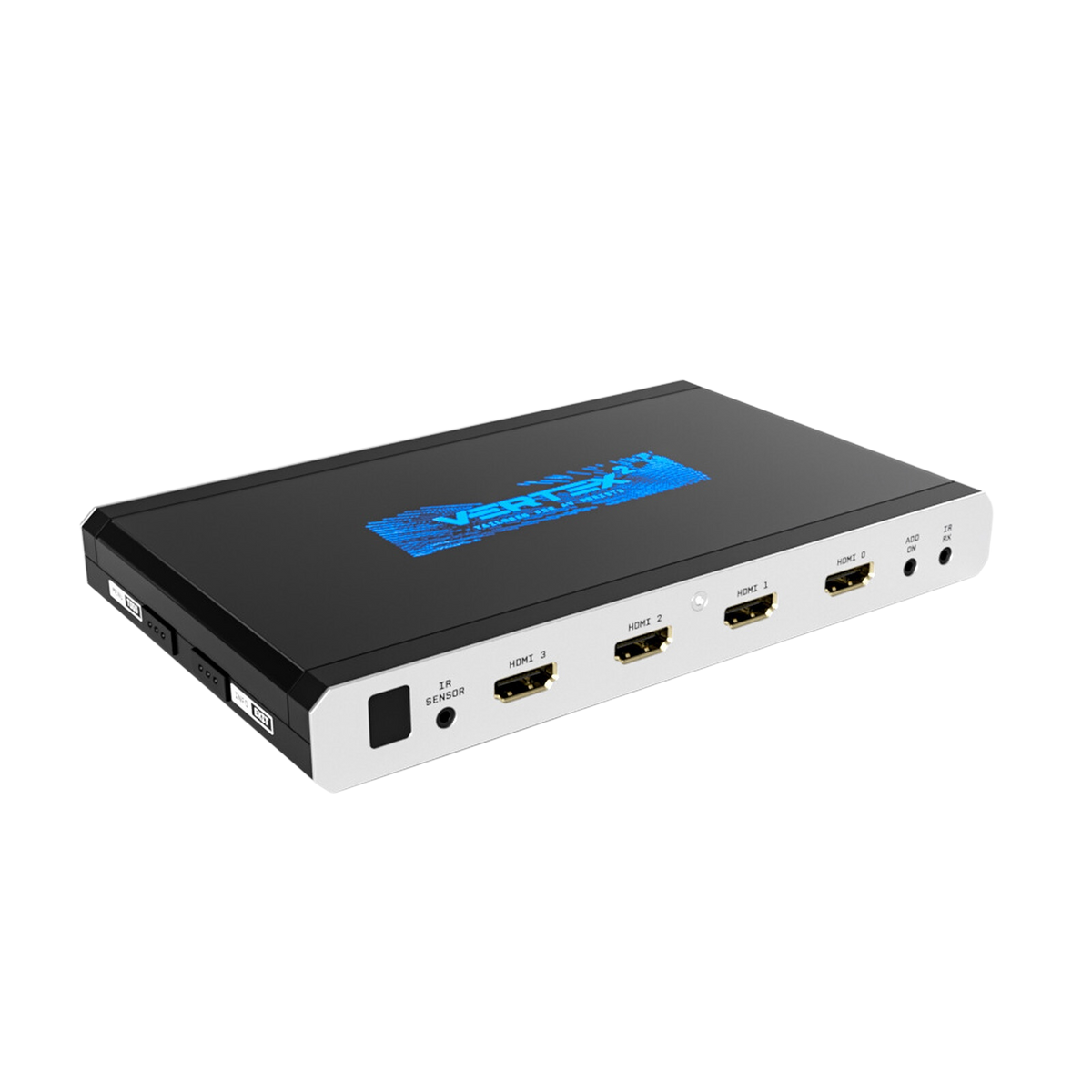

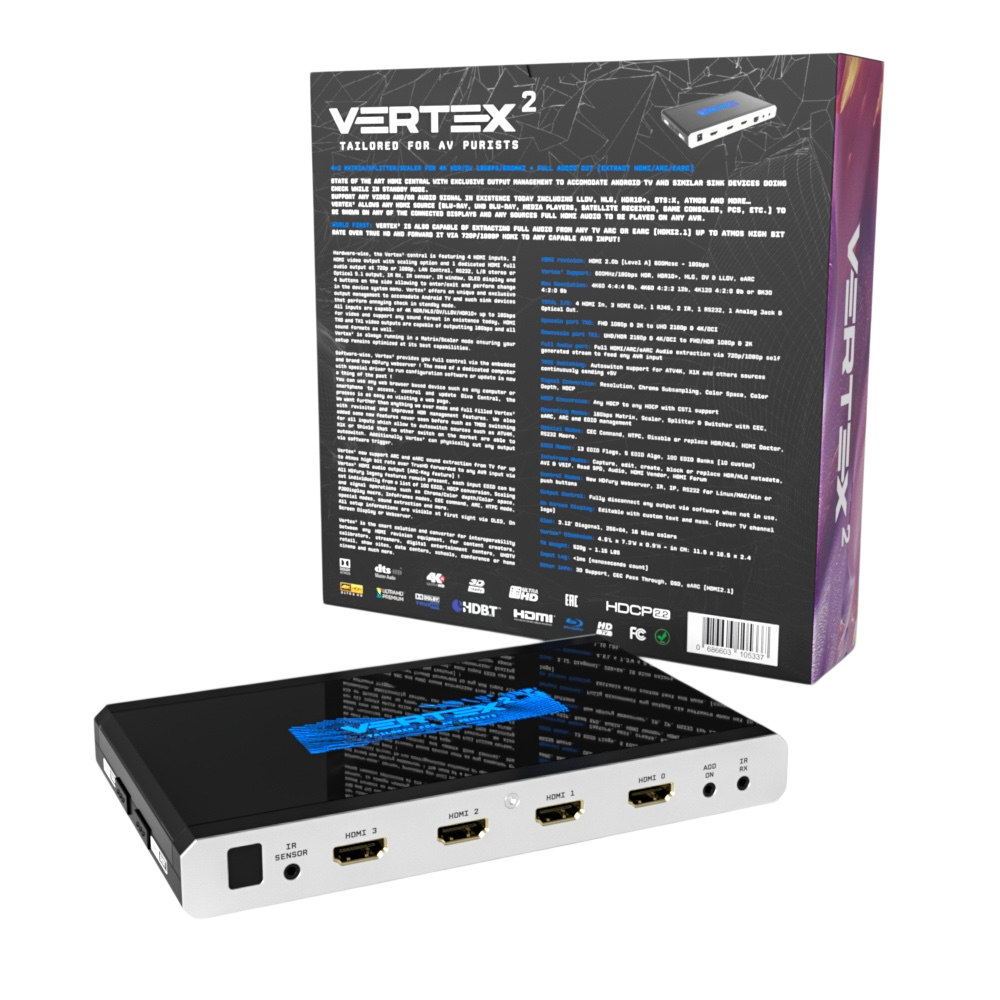

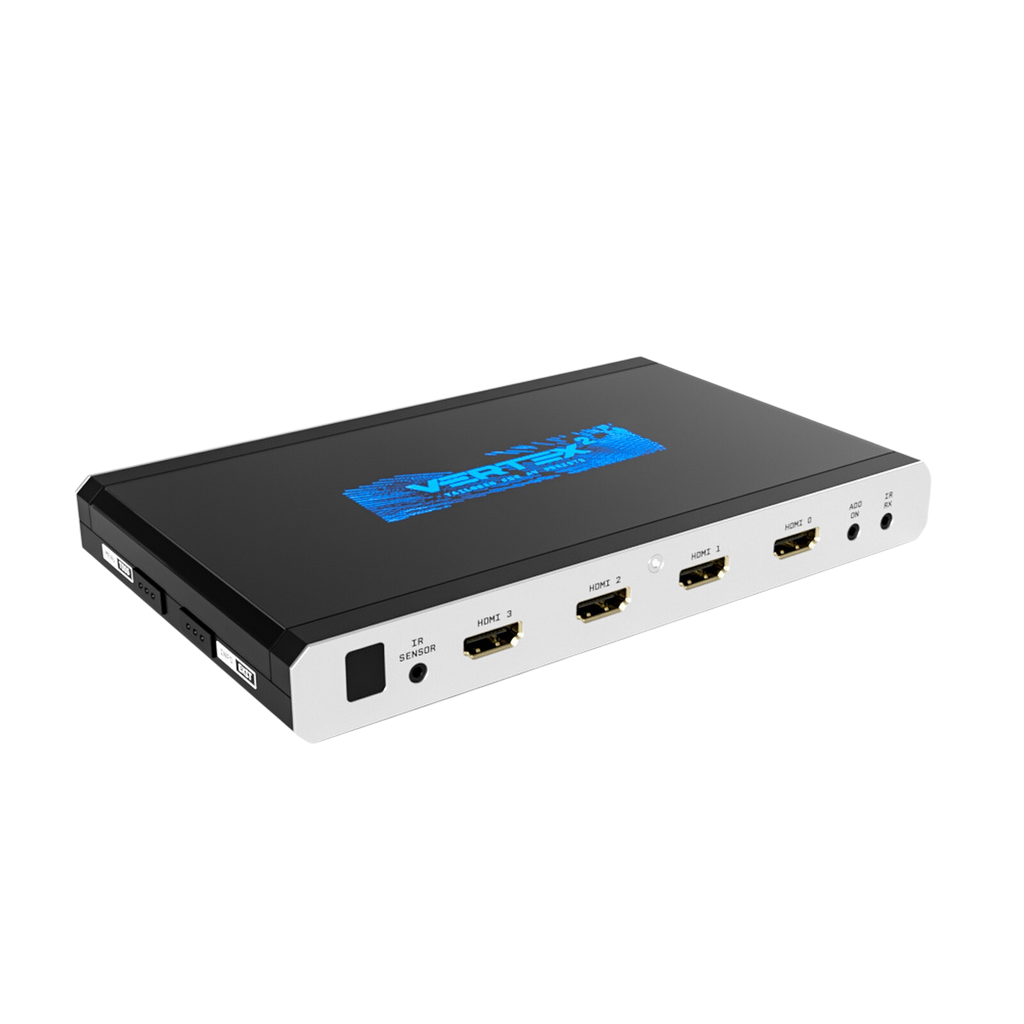

• Vhodi. 4× HDMI pri 18Gbps, vsak sprejema HDR10, HDR10+, HLG, Dolby Vision in LLDV · senzor IR in IR RX · 12 V DC.

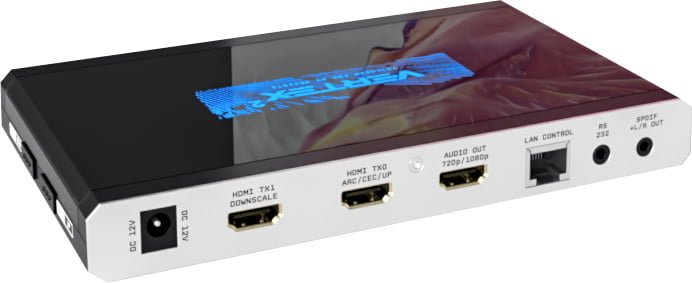

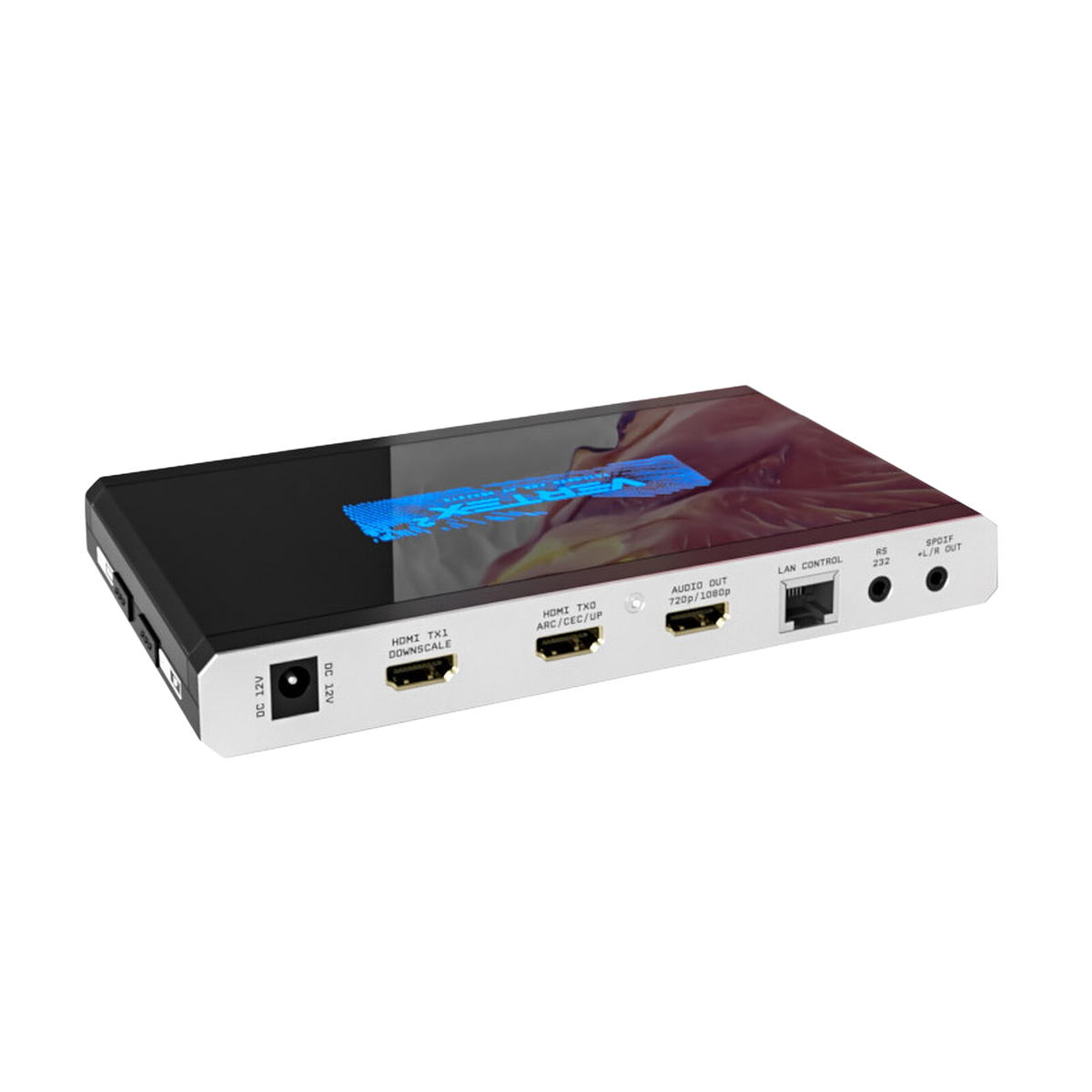

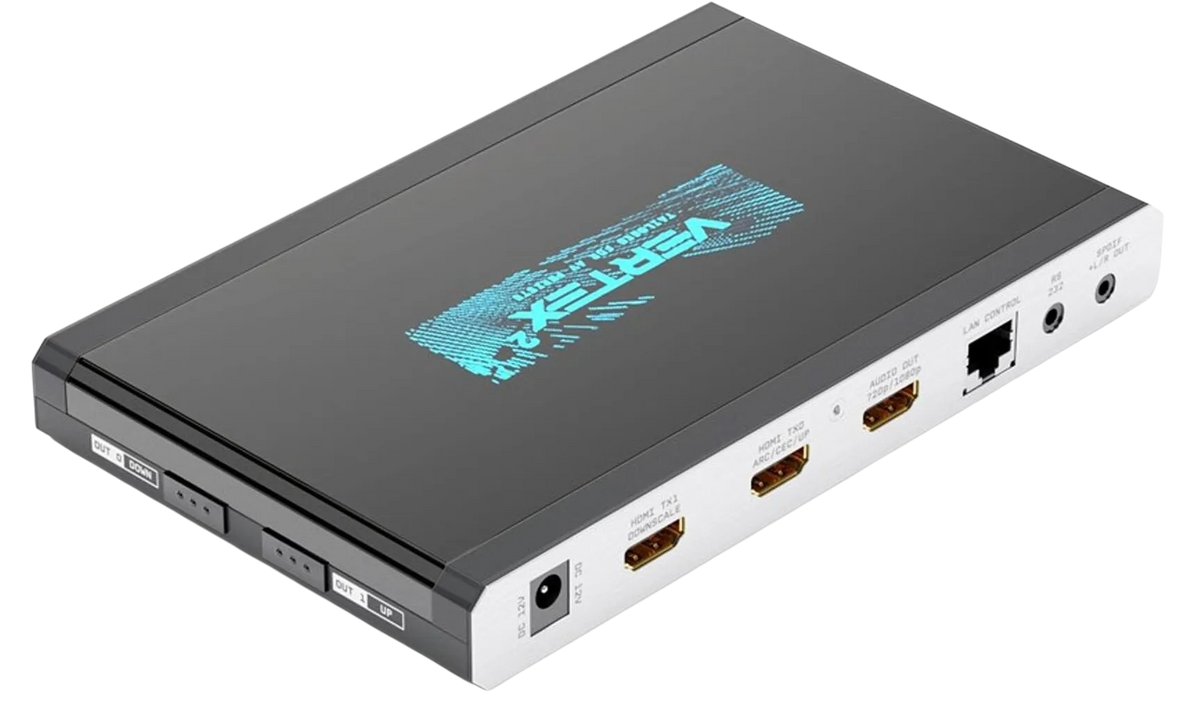

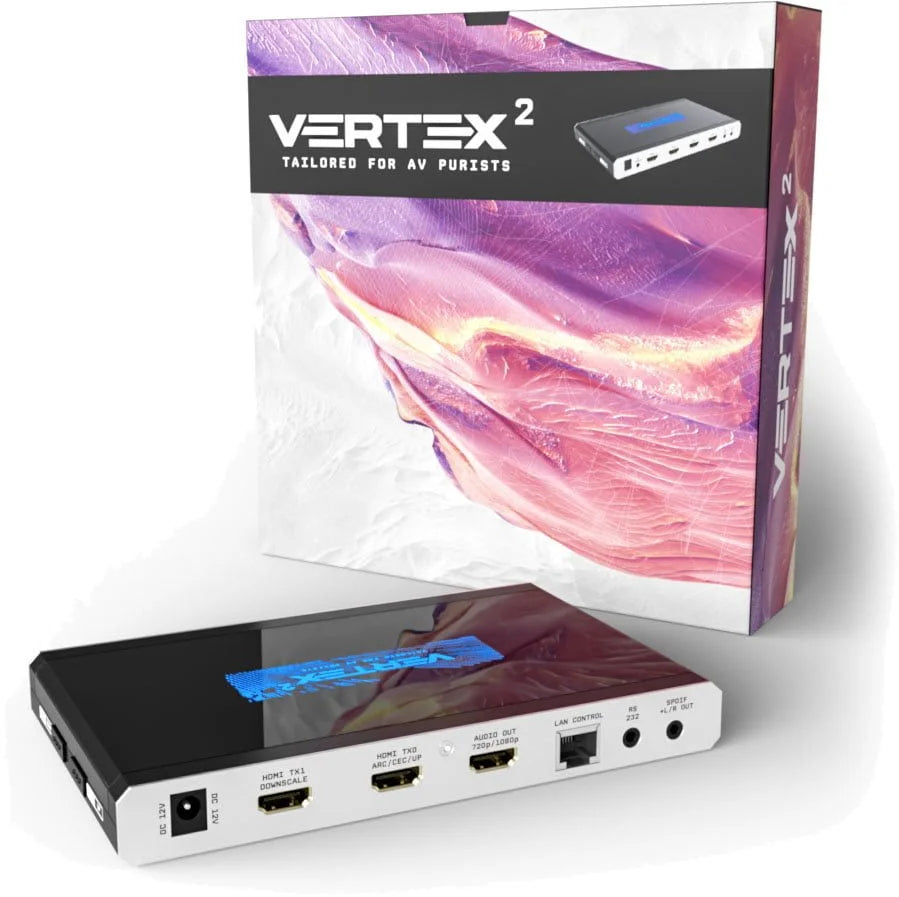

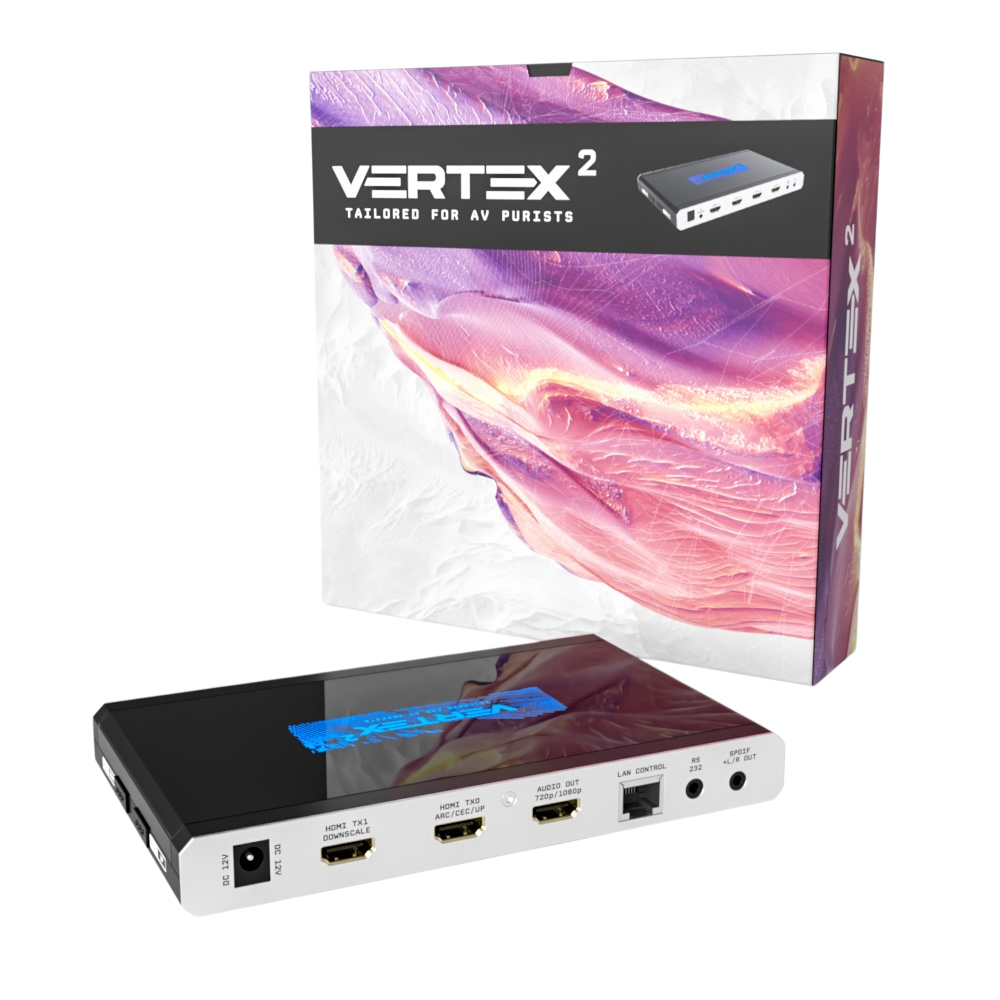

• Izhodi. HDMI TX0 pri 18Gbps z ARC, eARC, CEC in skaliranjem navzgor · HDMI TX1 pri 18Gbps s skaliranjem navzdol · namenski HDMI avdio izhod pri 720p/1080p v poljubnem formatu · optični S/PDIF in analogni L/R na kombiniranem vtiču.
• Upravljanje. RJ45 LAN za spletni strežnik in IP · RS232 · IR · CEC · štiri tipke.

Tehnični podatki

Ne veste, kaj pomenijo 4:2:2, EDID ali eARC? Vsak izraz je razložen v preprostem jeziku, skupaj z uporabo na tej napravi, v našem slovarju izrazov za HDfury Vertex 2.

Priročnik, firmware in podpora

Za ta izdelek vzdržujemo celotno stran s podporo, v petnajstih jezikih, brezplačno in brez registracije:

• Spletni priročnik – celotna uporabniška navodila, ena stran na temo, z iskanjem, od prve priključitve do vsakega zaslona v spletnem strežniku.
• Prenosi – vsaka izdaja firmwara z opombami ob izdaji, priročnik v PDF, zbirka EDID HDfury, gonilnika za Control4 in Savant ter mobilni aplikaciji.
• Vodnik za Dolby Vision / LLDV – korak za korakom, s preizkušenimi nastavitvami in seznamom projektorjev ter televizorjev, ki so jih lastniki potrdili.
• Slovar izrazov – vsak izraz HDMI v preprostem jeziku, z razlago, kaj pomeni na napravi Vertex².
• Pogosta vprašanja – vprašanja, ki jih ljudje postavljajo pred nakupom, odgovorjena naravnost.

Firmware se posodablja kar v napravi, iz spletnega strežnika: brez namenskega računalnika, brez gonilnikov, brez posebne programske opreme. www.hdfuryvertex2.com/sl/

V paketu

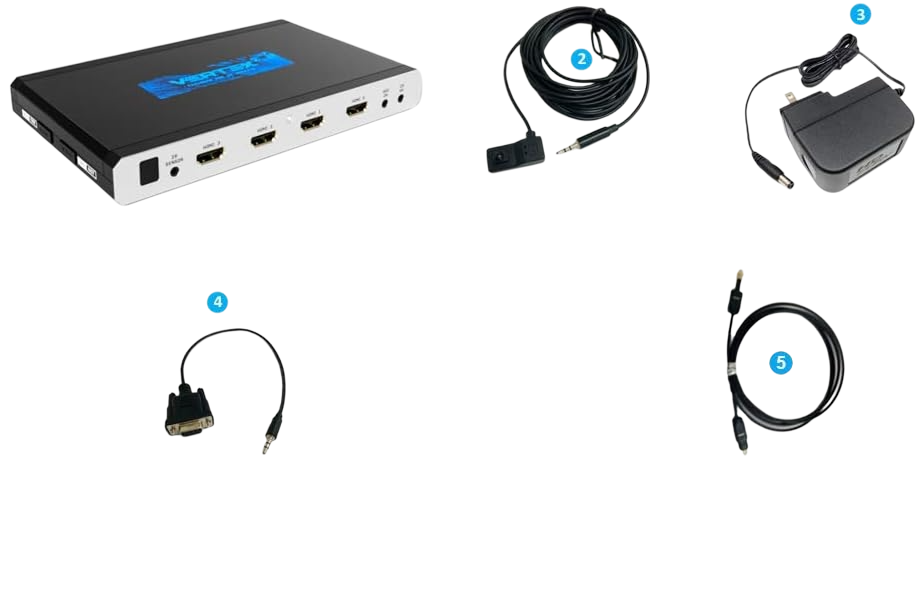

Enota Vertex², kabel z IR sprejemnikom, napajalnik 12 V, kabel RS232 in optični kabel.
